HRI Connect GmbH

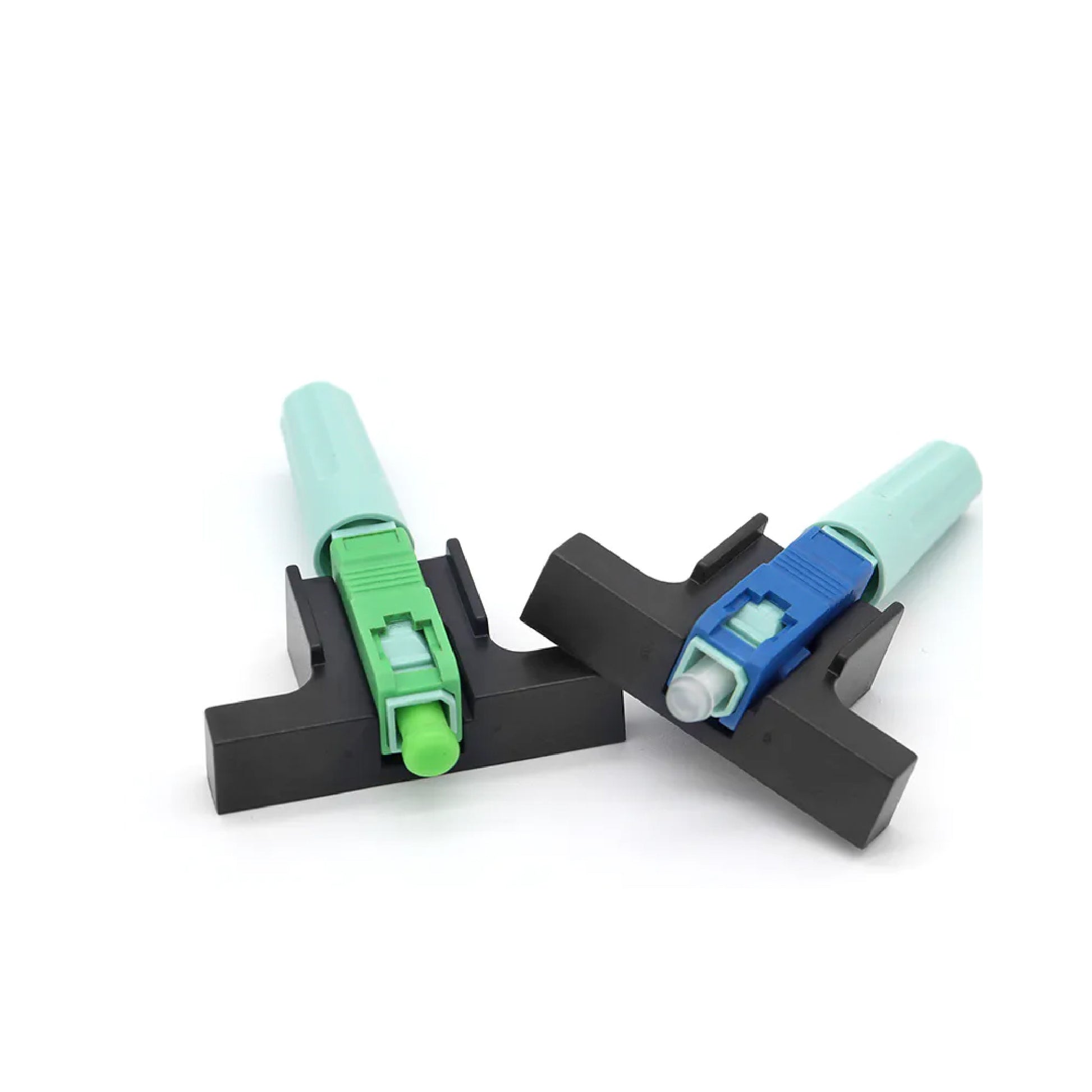

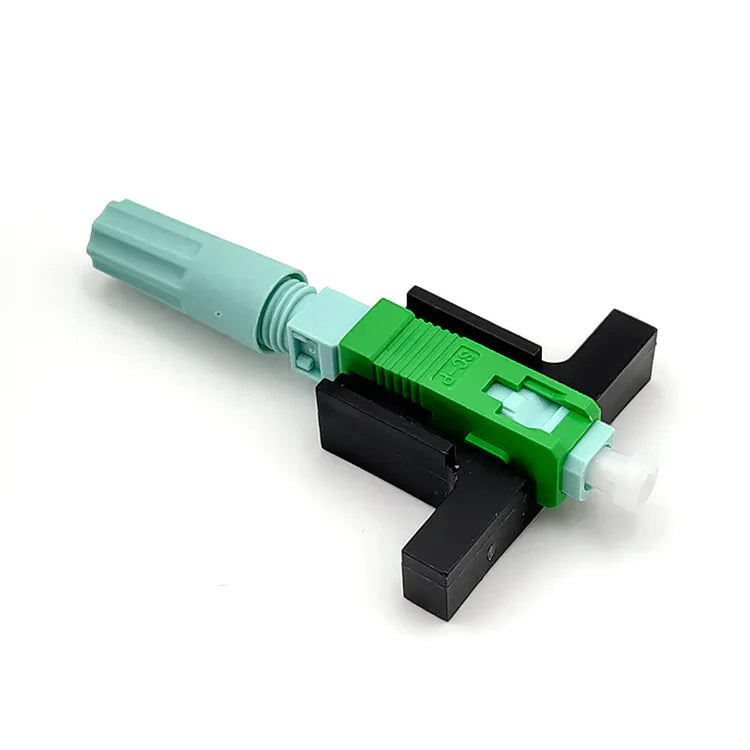

Spiraltypen SC/APC (Glasfaser-Schnellverbinder)

Spiraltypen SC/APC (Glasfaser-Schnellverbinder)

Der optische HRI-Steckverbinder für die Feldmontage ist für die schnelle und einfache Feldterminierung einer einzelnen Faser ohne Polieren oder Epoxidharz konzipiert. Der Steckverbinder ist mit präzisen und hochwertigen Zirkonia-Ferrulen gefertigt und bietet in den meisten Netzwerkanwendungen eine äußerst zuverlässige Verbindung. Der SC-Typ ist mit 250/900 µm polierter Faser und 2,0 mm, 1,6 mm x 2,0 mm, 2,0 mm x 3,0 mm und 3,0 mm Mantelkabel erhältlich. Der Universalstecker ist ebenfalls erhältlich und eignet sich für alle Kabeldurchmesser von 250/900 µm, 2 mm und 3 mm sowie 2,0 mm x 3,0 mm.

Vollständige Details anzeigen

Produktbeschreibung

Der optische HRI-Steckverbinder für die Feldmontage ist für die schnelle und einfache Feldterminierung einer einzelnen Faser ohne Polieren oder Epoxidharz konzipiert. Der Steckverbinder ist mit präzisen und hochwertigen Zirkonia-Ferrulen gefertigt und bietet in den meisten Netzwerkanwendungen eine äußerst zuverlässige Verbindung. Der SC-Typ ist mit 250/900 µm polierter Faser und 2,0 mm, 1,6 mm x 2,0 mm, 2,0 mm x 3,0 mm und 3,0 mm Mantelkabel erhältlich. Der Universalstecker ist ebenfalls erhältlich und eignet sich für alle Kabeldurchmesser von 250/900 µm, 2 mm und 3 mm sowie 2,0 mm x 3,0 mm.

Product information

Type Mode HRI-5504G Applicable for 0.9mm Tight Buffer Fiber, 2.0mm, 3.0mm Drop Cable
Optical fiber diameter SM(9/125), MM(50/125, 62.5/125)125μm(657A & 657B ) Tight buffer diameter 250μm
Fiber mode  Single-mode Operation time About 100s(no fiber cut)
Insert loss ≤ 0.3dB(1310nm & 1550nm) Return loss > 50db(PC), > 55db(UPC), > 65db(APC)
Fastening strength of naked fiber >5 N Fastening strength of naked fiber holder >10 N
>50 N Using temperature -40~+75°C
 IL ≤ 0.5dB  RL ≤ 5dB Mechanical durability (500 times)  IL ≤ 0.5dB  RL ≤ 5dB
Drop-off test
(drop-off height 4m,
once per direction,
totally 3 times)
 IL ≤ 0.
  • SC/APC-L5504G

  • SC/UPC-L5504G

Produkteigenschaften

1. TIA/EIA und IEC einhalten.

2. Schnelle und einfache Glasfaserterminierung.

3. RoHS-konform

4. Wiederverwendbare Terminierungsmöglichkeit (bis zu 5 Mal)

5. Einfach zu implementierende Glasfaserlösung.

6. Hohe Erfolgsquote bei Verbindungen.

7. Geringe Einfügungs-Rückreflexion.

8. Kein Spezialwerkzeug erforderlich.

Geltungsbereich

1. Glasfaserverbindung

2. Telekommunikationsverteilung und lokale Netzwerke

3. FTTH und FTTx

4. Passive optische Netzwerke (ATM, WDM, Ethernet)

5. Breitband, Kabelfernsehen (CATV)

  • Dieses Produkt ist geeignet für 3x2/Φ2/Φ3mm gummiisolierte Glasfaserkabel
