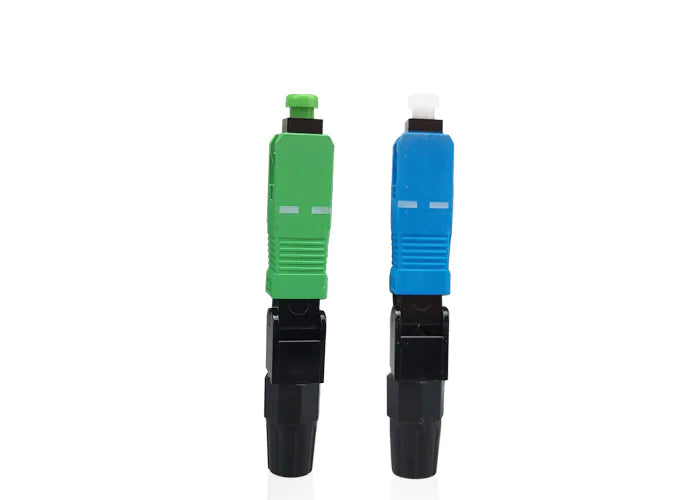

FTTH SC UPC SC APC - L5502-(Glasfaser-Schnellverbinder)

FTTH SC UPC SC APC - L5502-(Glasfaser-Schnellverbinder)

Der Fast Connector wird auch als „Field Assembly Connector“ oder „Field terminated fiber connector“ oder „Quickly Assembly Fiber Connector“ bezeichnet. Er ist für die einfache und schnelle Feldterminierung einzelner Fasern ohne Polieren oder Epoxidharz konzipiert. Das einzigartige Design besteht aus einer vorpolierten Ferrule und einer mechanischen Verbindung im Inneren des Steckerkörpers.


Für die Montage des Schnellverbinders vom Typ SC sind nur normale Werkzeuge zur Glasfaservorbereitung erforderlich: ein Glasfaser-Abisolierwerkzeug, Tücher und ein Glasfaser-Trenngerät. Es ist keine Stromversorgung erforderlich.
Unsere Steckverbinder der Fast Connector-Serie sind jetzt in den Varianten FC, SC und LC erhältlich und eignen sich für Singlemode- und Multimode-Glasfasern mit einem Durchmesser von 250 µm bis 900 µm, einschließlich Multimode 62,5/125 µm und Multimode 50/125 µm. Die Singlemode-Versionen sind mit PC- oder APC-Ferrulen erhältlich.

Vollständige Details anzeigen

Produktbeschreibung

Der Fast Connector wird auch „Field Assembly Connector“, „Field terminated fiber connector“ oder „quickly assembly Fiber Connector“ genannt.

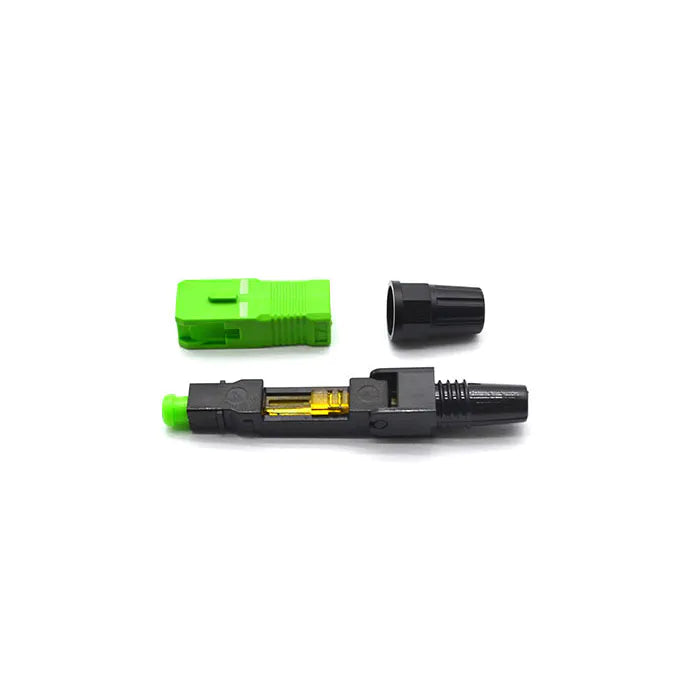

Es ist für die einfache und schnelle Feldkonfektionierung einzelner Fasern ohne Polieren oder Epoxidharz konzipiert. Das einzigartige Design besteht aus einer vorpolierten Ferrule und einer mechanischen Verbindung im Inneren des Steckerkörpers.

Für die Montage des Schnellverbinders vom Typ SC sind nur normale Werkzeuge zur Glasfaservorbereitung erforderlich: ein Glasfaser-Abisolierwerkzeug, Tücher und ein Glasfaser-Trenngerät. Es ist keine Stromversorgung erforderlich.

Unsere Steckverbinder der Fast Connector-Serie sind jetzt in den Varianten FC, SC und LC erhältlich und eignen sich für Singlemode- und Multimode-Glasfasern mit einem Durchmesser von 250 µm bis 900 µm, einschließlich Multimode 62,5/125 µm und Multimode 50/125 µm. Die Singlemode-Versionen sind mit PC- oder APC-Ferrulen erhältlich.

Product information

Type Mode SC/APC(UPC) Connector Applicable for 0.9mm Tight Buffer Fiber, 2.0mm, 3.0mm Drop Cable
Optical fiber diameter SM(9/125), MM(50/125, 62.5/125)125μm(657A & 657B ) Tight buffer diameter 250μm
Fiber mode  Single-mode Operation time About 100s(no fiber cut)
Insert loss ≤ 0.3dB(1310nm & 1550nm) Return loss > 50db(PC), > 55db(UPC), > 65db(APC)
Fastening strength of naked fiber >5 N Fastening strength of naked fiber holder >10 N
>50 N Using temperature -40~+75°C
 IL ≤ 0.5dB  RL ≤ 5dB Mechanical durability (500 times)  IL ≤ 0.5dB  RL ≤ 5dB
Drop-off test
 (drop-off height 4m,
once per direction,
totally 3 times)		  IL ≤ 0.

Modell

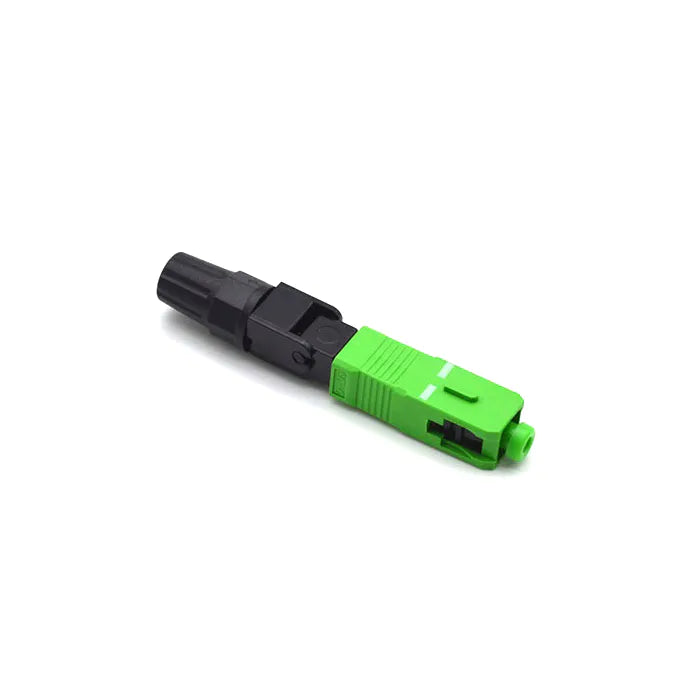

  • CFO-SC-APC-L5502

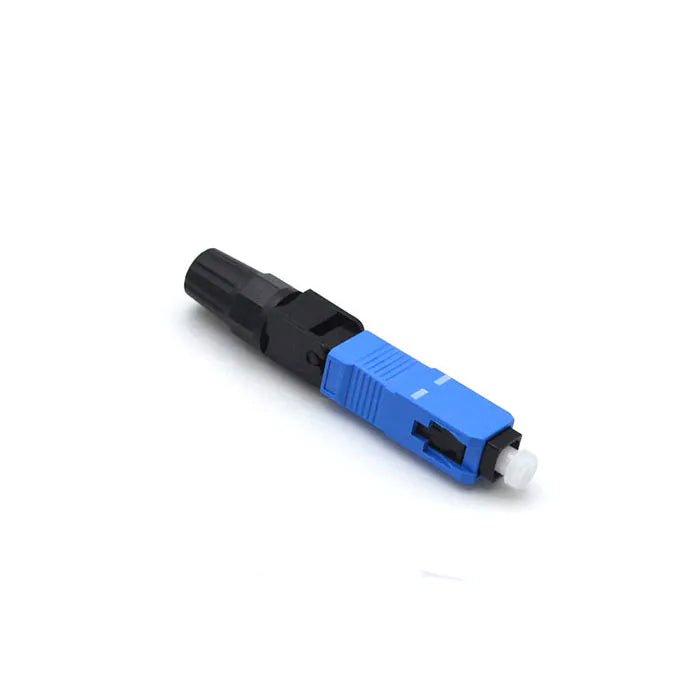

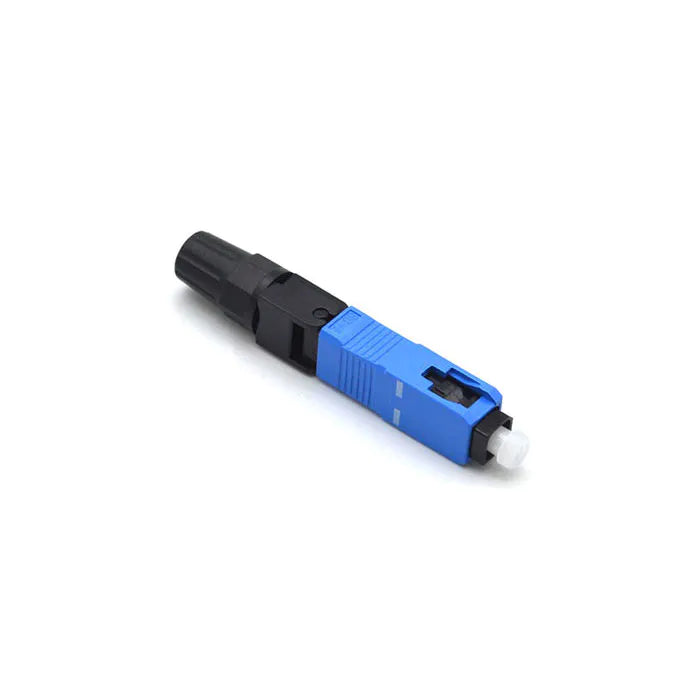

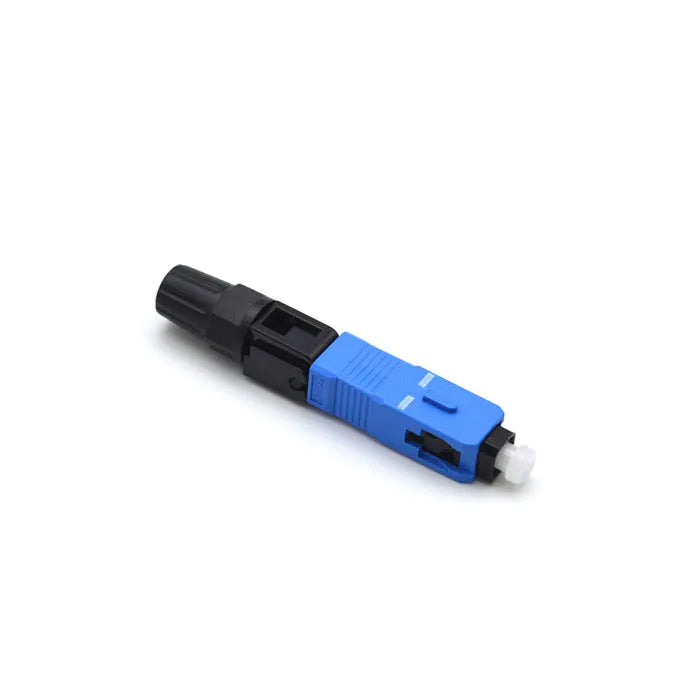

  • CFO-SC-UPC-L5502

Produkteigenschaften

1. TIA/EIA und IEC einhalten.

2. Schnelle und einfache Glasfaserterminierung.

3. RoHS-konform

4. Wiederverwendbare Anschlussmöglichkeit (bis zu 5 Mal)

5. Einfach zu implementierende Glasfaserlösung.

6. Hohe Erfolgsquote bei Verbindungen.

7. Geringe Einfügungs-Rückreflexion.

8. Kein Spezialwerkzeug erforderlich.

Geltungsbereich

1. Glasfaserverbindung

2. Telekommunikationsverteilung und lokale Netzwerke

3. FTTH und FTTx

4. Passive optische Netzwerke (ATM, WDM, Ethernet)

5. Breitband, Kabelfernsehen (CATV)

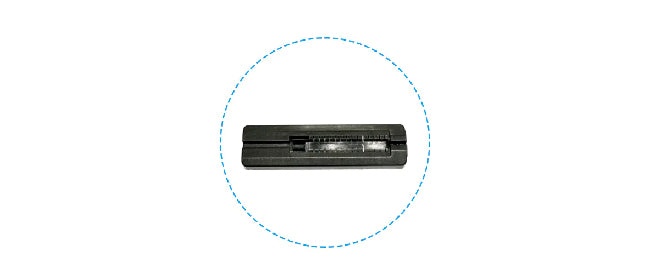

Faser-Schnittlänge

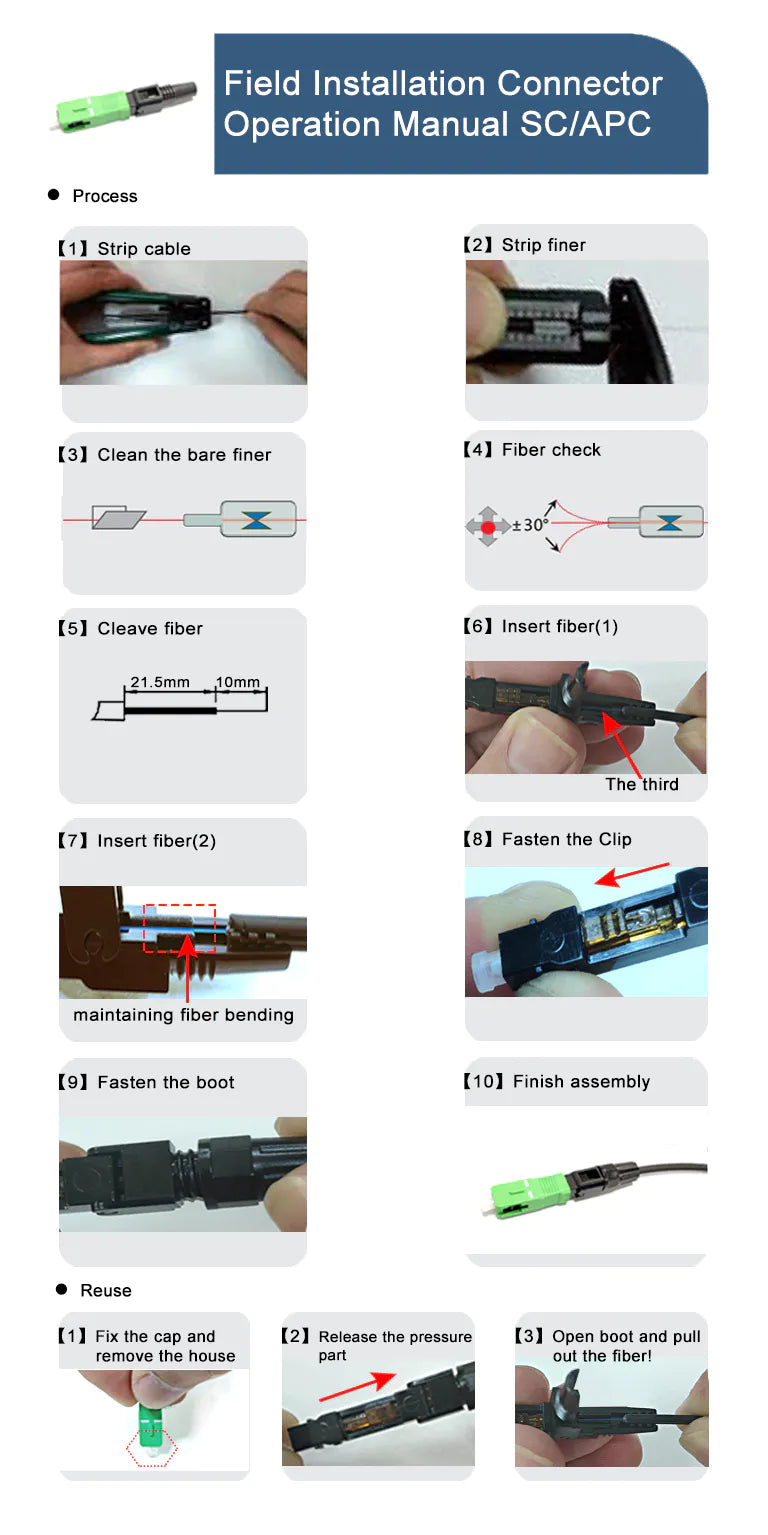

Benutzerhandbuch für den Feldinstallationsstecker SC/UPC (APC)
